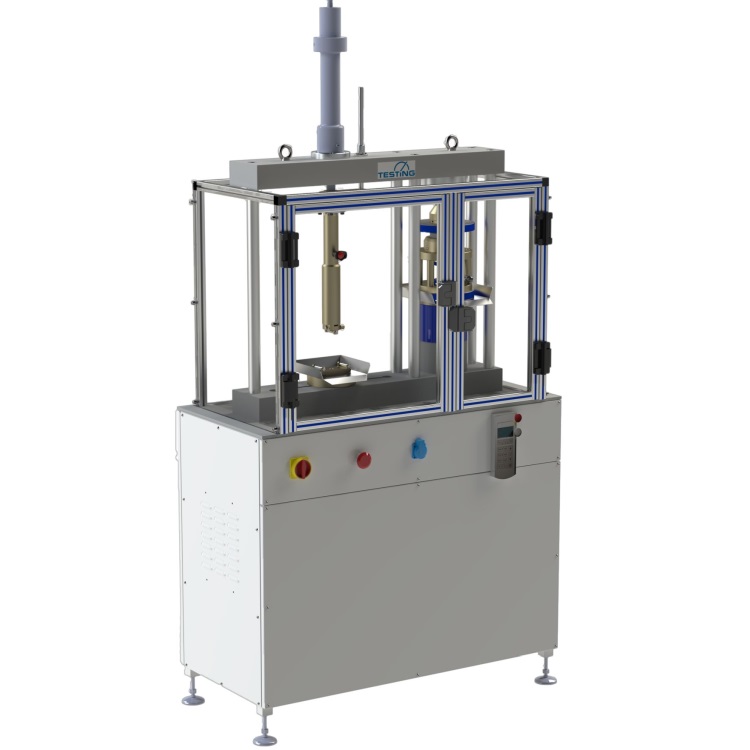

Die Prüfmaschinenkombination ist eine platzsparende Einheit aus Druck -/ Zug- und Biegeprüfmaschine. Sie eignet sich für Festigkeitsprüfungen von Gips-, Mörtel- und Zementproben, sowie Leicht- und Porenbeton. Optional kann ein Wegmesssystem installiert werden. Genauigkeit Klasse 1 nach DIN EN 7500-1 im angegebenen Messbereich.
Normen: DIN EN 12390-3, 12504-1, 12390-6, 12390-13, 1338, 206, ASTM C39, C140, C1314, E4, AASHTO T22, DIN EN 12390-5, 1339, 1340, ASTM C78, C293, C469, C496, C1019, C109/C109M
Weitere Lastbereiche:
Druckseite: 50 kN, 100 kN, 150 kN, 200 kN
Biegeseite: 10 kN, 50 kN
- Technische Daten Druckseite
- Kraftanzeigebereich: 0 - 300 kN
Kraftmessbereich: 6 - 300 kN, Klasse 1
Hub: 60 mm
Prüfraumhöhe: max. 210 mm
Säulenabstand: Front 280 mm
Druckplatten: Ø 165 mm gemäß EN 196 mit sphärischer Lagerung
(optional weitere Druckplattenabmessungen und feste Prüfeinsätze erhältlich) - Technische Daten Biege- und Zugseite
- Rahmentyp: von 3 Säulen umschlossen
Kraftanzeigebereich: 0 - 30 kN
Kraftmessbereich: 0,3 - 30 kN, Klasse 1
Hub: 200 mm
Prüfraumhöhe: max. 210 mm - Steuerelektronik
- Steuerschrank SV-i20 mit Hauptschalter inklusive Unterspannungsauslöser und Notausschalter, sowie einer Schutzkontakt-Steckdose im Frontblech. Anschluss CEE-Stecker 16 A (3~400 V, 50 Hz)
- Sicherheit
- Die Prüfmaschine ist großflächig mit einem schlagfesten, transparenten Prüfraumschutz aus Polycarbonat ausgestattet.
- Abmessungen
- (B x T x H) = 1200 x 570 x 1950 mm
Gewicht: ca. 550 kg
3 ~ 400 V / 50 Hz / 1,1 kW
