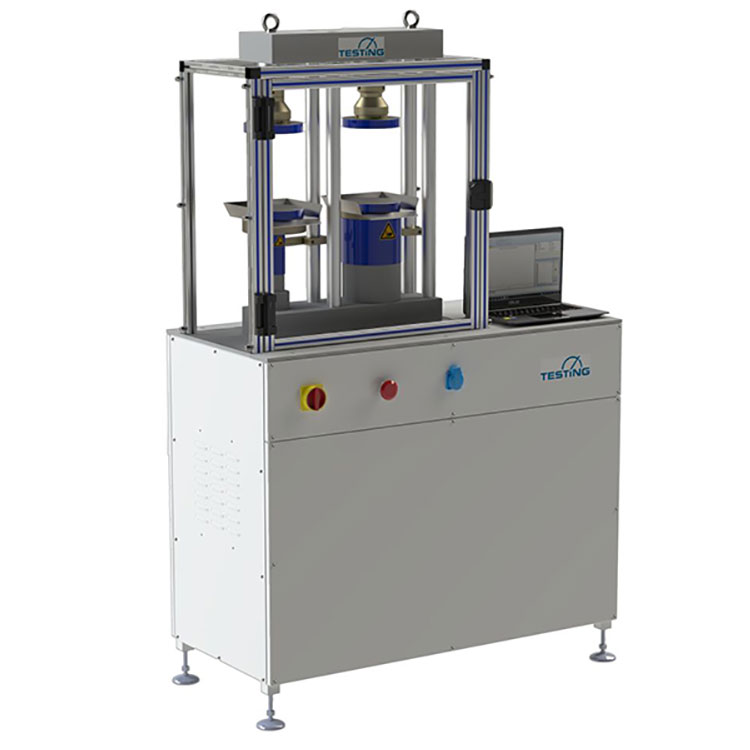

Kombinierte Druck-/Biegeprüfmaschine 300 kN / 15 kN

Artikelnummer: 21.2401.01-SV-i20

Die Prüfmaschinenkombination eignet sich für Druck- und Biegezugfestigkeitsprüfungen von Gips-, Mörtel- und Zementproben, sowie Leicht- und Porenbeton. Der massive Stahlrahmen ist extrem verwindungssteif. Die Säulen sind spielfrei verspannt. Einfache Einbringung von normspezifischen Prüfvorrichtungen und flexible Adaptierung von diversen Prüfeinsätzen auf der Druck- und Biegeseite möglich. Gemäß DIN EN 196 und Klasse 1 nach DIN EN 7500-1.

Normen: DIN EN 1015, 13813, ISO 679, DIN 1164, BS 3892, ASTM C109 (und viele weitere).

Weitere Lastbereiche:
Druckseite: 50kN, 100kN, 150kN, 200kN
Biegeseite: 10kN, 20kN, 25kN, 30kN









Technische Daten Druckseite
Kraftanzeigebereich: 0 - 300 kN
Kraftmessbereich: 6 - 300 kN, Klasse 1
Hub: 60 mm
Prüfraumhöhe: max. 210 mm
Säulenabstand: Front 280 mm
Druckplatten: Ø 165 mm gemäß EN196 mit sphärischer Lagerung
(optional weitere Druckplattenabmessungen und feste Prüfeinsätze erhältlich)
Technische Daten Biegeseite
Rahmentyp: offener C-Rahmen
Kraftanzeigebereich: 0 - 15 kN
Kraftmessbereich: 0,3 - 15 kN, Klasse 1
Hub: 60 mm
Prüfraumhöhe: max. 210 mm
Druckplatten: Ø 165 mm gemäß EN196 mit sphärischer Lagerung
(optional weitere Druckplattenabmessungen und feste Prüfeinsätze erhältlich)
Steuerelektronik
Doli EDC ermöglicht vollautomatische Versuchsdurchführungen mit vorgegebenen Belastungsgeschwindigkeiten: Kraftgeregelte Prüfung, Auslesen der Messdaten, automatische Brucherkennung
Sicherheit
Die Prüfmaschine ist großflächig mit einem schlagfesten, transparenten Prüfraumschutz aus Polycarbonat ausgestattet.
Abmessungen
(B x T x H) = 1200 x 570 x 1950 mm
Gewicht: ca. 450 kg
3 ~ 400 V / 50 Hz / 1,1 kW
