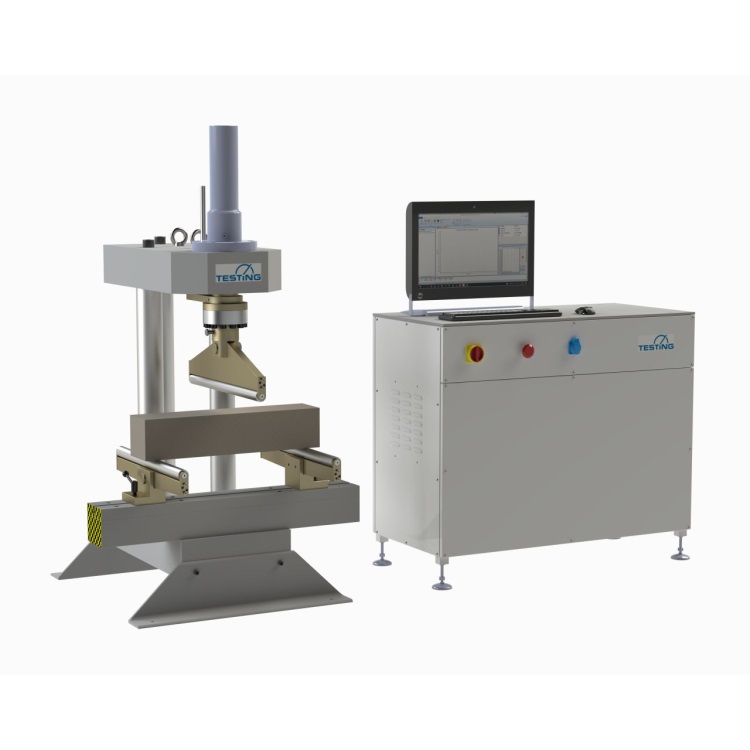

Biegeprüfmaschine 150 kN für Festbeton, Betonbalken, Platten und Bordsteine

Artikelnummer: 22.1402.03-SV-i20

Die Biegeprüfmaschine eignet sich für Biegezugfestigkeitsprüfungen von verschiedensten Betonproben, wie Betonbalken, Bordsteine, Betonplatten, Ziegel usw. Ein Wegmesssystem kann Optional im Zylinder verbaut werden, wodurch weg- und verformungsgeregelte Prüfungen möglich sind. Weiteres Zubehör wie Bordsteinstempel, Druckplatten usw. können optional adaptiert werden. Hohe Genauigkeit Klasse 1 nach DIN EN 7500-1 in einem sehr breiten Messbereich.

Normen: DIN EN 12390-5, 1339, 1340, ASTM C78, C293, C469, C496, C1019, C109/C109M









Technische Daten
Rahmentyp: offener C-Rahmen
Kraftanzeigebereich: 0 - 150 kN
Kraftmessbereich: 3 - 150 kN, Klasse 1
Hub: 220 mm
Biegerollenlänge: 620 mm
Biegerollendurchmesser: Ø 40 mm
Biegerollenabstand unten: 80 - 940 mm
Steuerelektronik
Steuerschrank SV-i20 mit Hauptschalter inklusive Unterspannungsauslöser und Notausschalter, sowie einer Schutzkontakt-Steckdose im Frontblech Anschluss CEE-Stecker 16 A (3~400 V, 50 Hz). PC-gesteuert!
Sicherheit
Die Prüfmaschine ist großflächig mit einem schlagfesten, transparenten Prüfraumschutz aus Polycarbonat ausgestattet.
Abmessungen
Prüfrahmen: (B x T x H) = 1040 x 1120 x 1850 mm (Ohne Wegmesssystem)
Gewicht: ca. 1200 kg
Steuerschrank: (B x T x H) = 1200 x 570 x 1050 mm
Gewicht: ca. 280 kg
3 ~ 400 V / 50 Hz / 1,1 kW
