Maszyna do badania wytrzymałości na ściskanie 5000kN

Artikelnummer: 22.1103.01-SV-i20

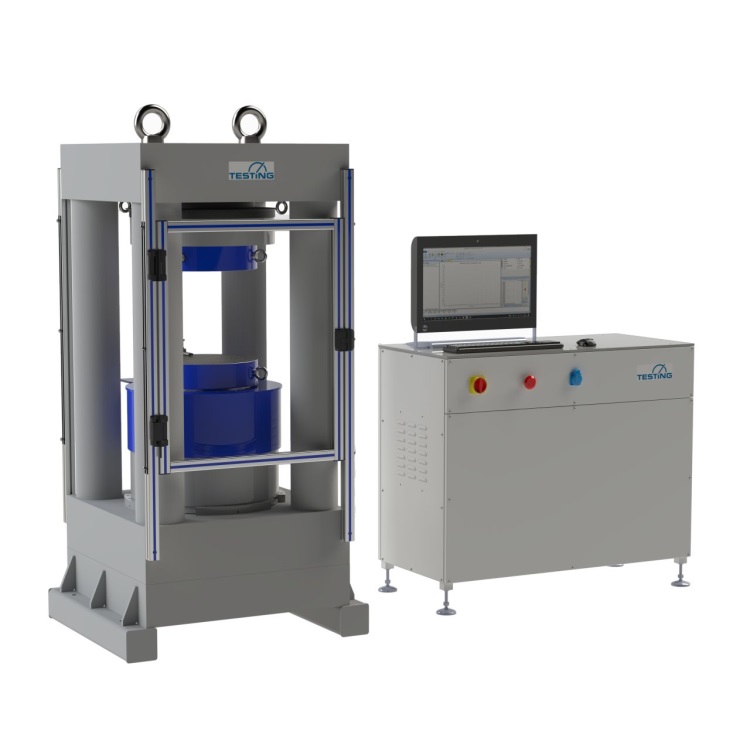

Rama testowa z siłownikiem hydraulicznym do badania wytrzymałości na ściskanie. Prasa wytrzymałościowa jest odpowiednia do badań wytrzymałości na ściskanie betonu lekkiego, normalnego i ciężkiego. Klasa 1 dokładności zgodnie z normą DIN EN 7500-1, w wersji z siłownikiem hydraulicznym i sterowaniem serwohydraulicznym. Konstrukcja dwuelementowa: rama testowa i oddzielny panel sterowania.

Normy: DIN EN 12390-3, 12504-1, 12390-6, 12390-13, 1338, 206, ASTM C39, C140, C1314, E4, AASHTO T22



Dane techniczne

Zakres wskazań siły: 0 - 5000 kN
Zakres pomiarowy siły: 80 - 5000 kN, klasa 1
Skok tłoka: 100 mm
Wysokość przestrzeni testowej: 340 mm
Odległość między kolumnami: przód 450 mm; bok 450 mm
Płyty dociskowe: Ø 415 mm zgodne z normą DIN EN 12390-4
Opcjonalne wersje z prostokątnymi płytami dociskowymi.

Elektronika sterująca

Kontroler Doli EDC umożliwia w pełni automatyczne przeprowadzanie testów z zadanymi prędkościami obciążenia, przeprowadzanie testów z kontrolą siły (opcjonalnie dostępne są testy z kontrolą przemieszczenia i odkształcenia - wymagają dodatkowych akcesoriów), odczyt danych pomiarowych, automatyczne wykrywanie pęknięcia próbki.

Bezpieczeństwo

Maszyna wytrzymałościowa jest wyposażona w odporną na uderzenia, przezroczystą osłonę przestrzeni testowej wykonaną z poliwęglanu.

Wymiary
Rama testowa: (szer. x gł. x wys.) = 990 x 920 x 2010 mm
Masa: około 5000 kg
Szafka sterownicza: (szer. x głęb. x wys.) = 1200 x 570 x 1040 mm
Masa: około 450 kg
3 ~ 400 V / 50 Hz - 4 kW
